Spanjoletter, Garagereglar

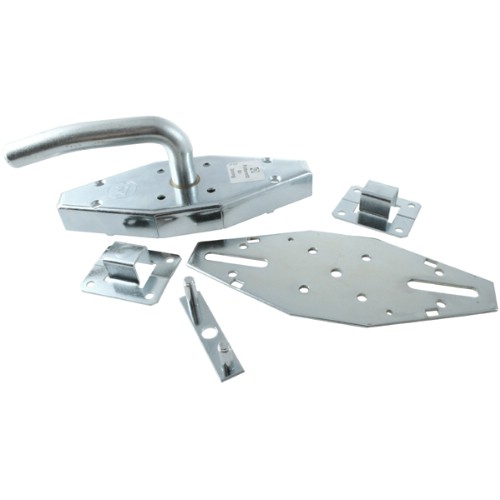

Garageregel för sidohängda portar. Utanpåliggande montering. För manövrering endast från innersidan, utan krav på låsning. Passar såväl höger som vänster. Slaglängden för varje regelstång är 28 mm. Stångstorlek 13 mm. Förberedd för låsning från insidan med tryckcylinder FIX 2940.

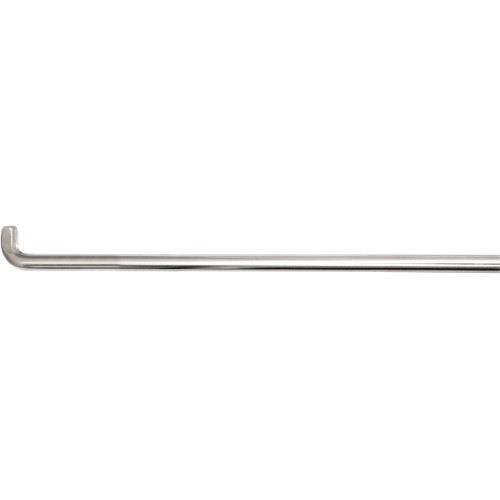

Garageregel med låskista av stål, styr och slutbleck. Fyrkantstänger 12x1000+1000 eller 16x1250+1750 mm som standard. 12 mm stång finns även i längder om 1250, 1300 och 1500 mm. 12 mm stång kan även fås med bockade ändar eller med fasad överstång och svarvad understång. På beställning även i fixa längder. Stänger och skruvsats beställes alltid separat. Stänger av galvaniserat fykantsjärn till garageregel 901.

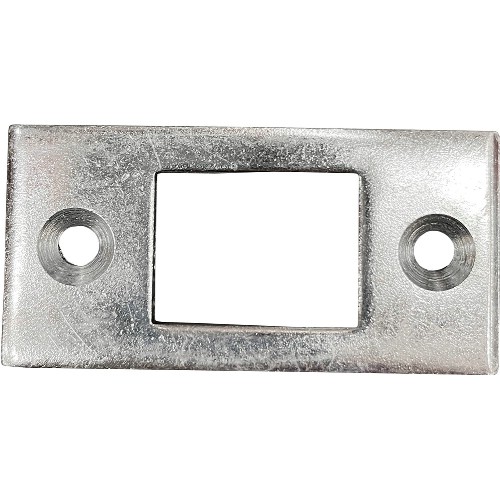

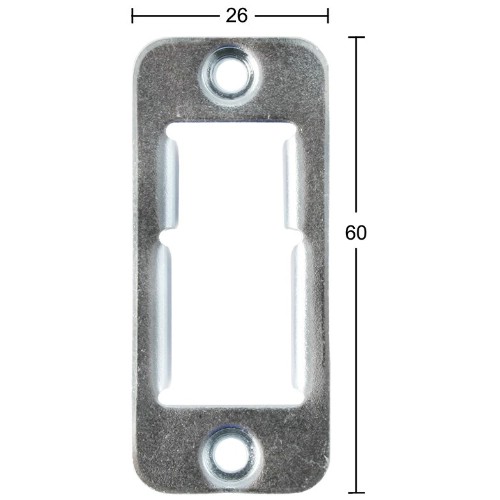

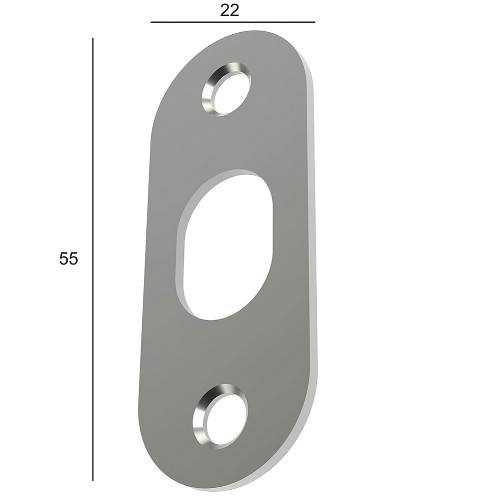

Slutbleck till spanjoletter för ändkolv, typ grip- och kikolv. Förzinkat stål.

Ytbehandling: Förzinkat stål.
Användning:

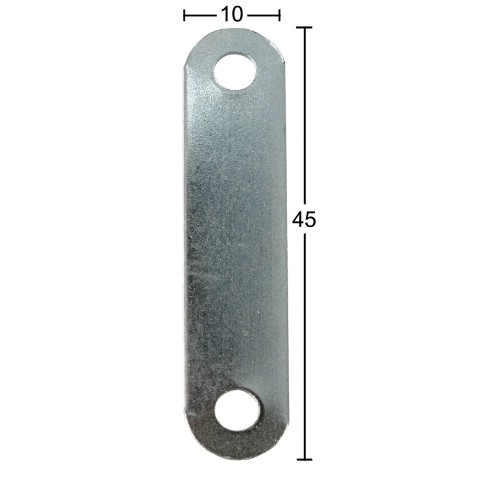

351 bricka för utåtgående träkarm.

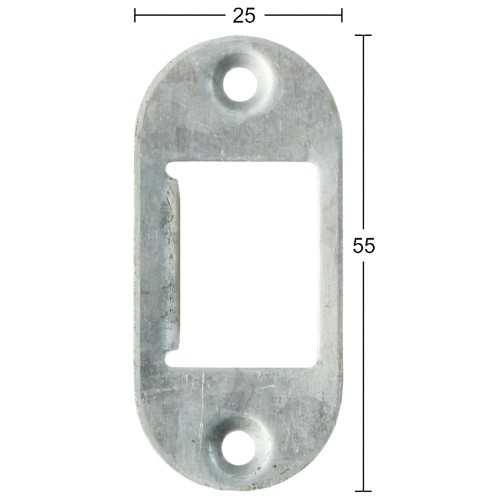

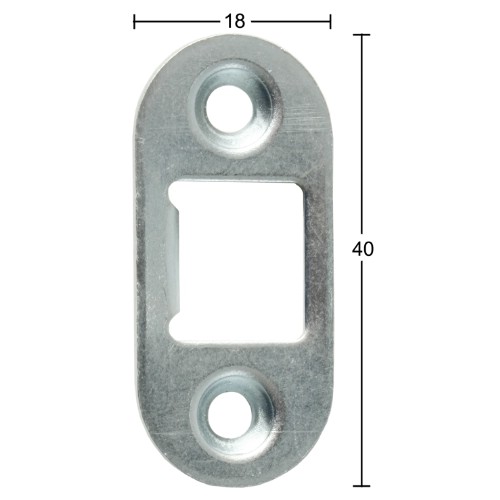

Slutbleck till spanjoletter för ändkolv, typ grip- och kikolv. Förzinkat stål.

Tillverkade i förzinkat stål. För utanpåliggande reglar.

Slutbleck till spanjoletter för sidkolv, typ kilkolv, slaglängd 17 mm. Ytbehandling: Förzinkat stål.

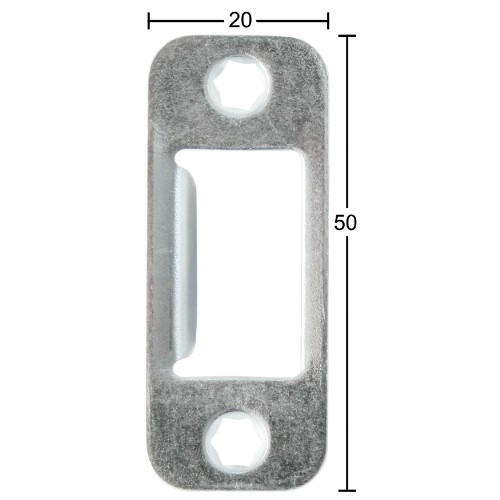

Slutbleck till spanjoletter för ändkolv typ grip- och kilkolv. Förzinkat stål.

Slutbleck till spanjoletter för ändkolv, typ grip- och kilkolv.
Ytbehandling: Förzinkat stål.

Slutblecksskena till Fix spanjolett 1062, 1043.

Spanjolett för inåtgående fönster. Passar för inåtgående fönster och fönsterdörrar både med mötesbågar och med enkelbåge. Inre täcklist kräver djupare hake och längre karmkrokar. På överfalsad enkelbåge krävs djupare hake. Vid 10 mm överfals- tjocklek rekommenderas 25 mm hake. Vid låg tröskel på fönsterdörr kan dörrstift 144 placerad i golv, vara att föredra framför karmkrok. Då två spanjoletter placeras ovanför varandra (på t ex fyrluftsfönster) används en gemensam T-krok 5691 på tvärposten i st f dubbla karmkrokar.
Förebild: Forsbergs Metallfabrik, Mariefred
Tidsperiod: 1930-1965
Material: Stänger och lager av stål, handtag av mässing
Rekommenderad skruv: TKS 6 x ¾" N ,TKS 6 x 1" N till haken
Storlek/mått: Stång d=9 mm
OBS! Beställs i separata delar.
Klinka 1 st: 5646 vänster eller 5646 höger
Spanjolettben, 2 st: 1000, 1250 eller 1500 mm längd.

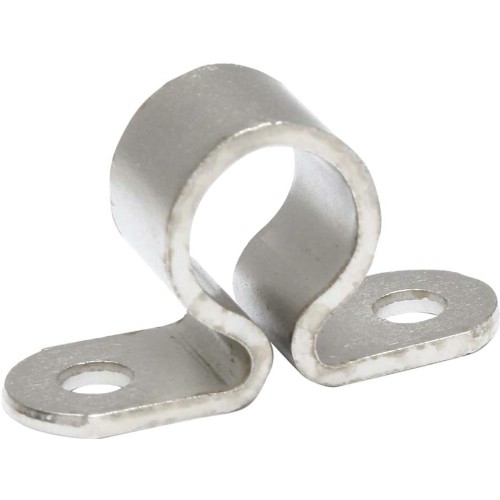

Lager 4 st per spanjolett: 5612/10 för inåtgående. 5612/19 för utåtgående.

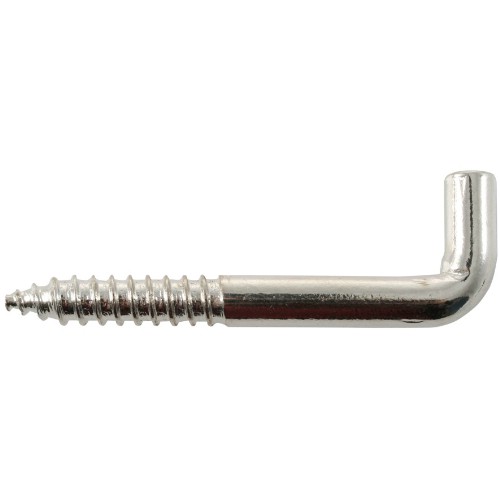

Karmkrok, 2 st per spanjolett: 5612/65 (standard), 5612/82.
Dörrstift, 2 st per spanjolett: 144 för utåtgående.
Hake: 5694 för inåtgående fönster
Hake: 7-22 för utåtgående fönster

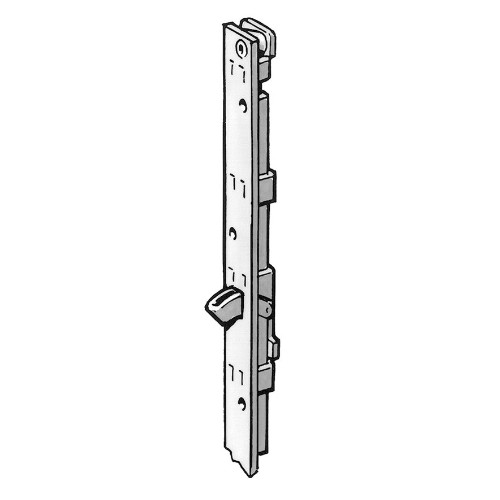

Används för inåtgående fönster och vädringslucka samt tvåluftfönster med post. Kantskena av U-profil 12x15 mm. Dornavstånd 18 mm. Låsdjup 28 mm. Låshus med gängade hål (M5) för handtagsfastsättning. Roddare 7 mm. Två st massiva sidkolvar av typ kilkolv, tjocklek 4 mm, slaglängd 15 mm. Höger och vänster är lika.

Passar endast för fönster och fönsterdörrar med mötesbågar. Inre täcklist kräver djupare hake och längre karmkrokar.
Då två spanjoletter placeras ovanför varandra (på t ex fyrluftsfönster) används en gemensam T-krok 5691 på tvärposten i stället för dubbla karmkrokar.
Förebild: Låsbolaget N:o 1310
Tidsperiod: 1890-1935
Material: Stänger och lager av stål, handtag av mässing
Rekommenderad skruv: TKS 6 x ¾" N ,TKS 6 x 1" N till haken
Storlek/mått: Stång d=9 mm
OBS! Beställs i separata delar.
Klinka, 1 st: Klinka 5612
Spanjolettben, 2 st: 1000, 1250 eller 1500 mm längd.
Lager 4 st per spanjolett: 5612/10 för inåtgående. 5612/19 för utåtgående.
Karmkrok, 2 st per spanjolett: 5612/65 (standard), 5612/82.
Dörrstift, 2 st per spanjolett: 144 för utåtgående.
Hake: 5694 för inåtgående fönster
Hake: 7-22 för utåtgående fönster

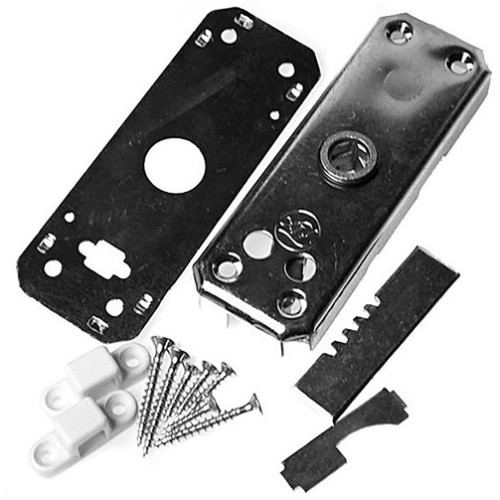

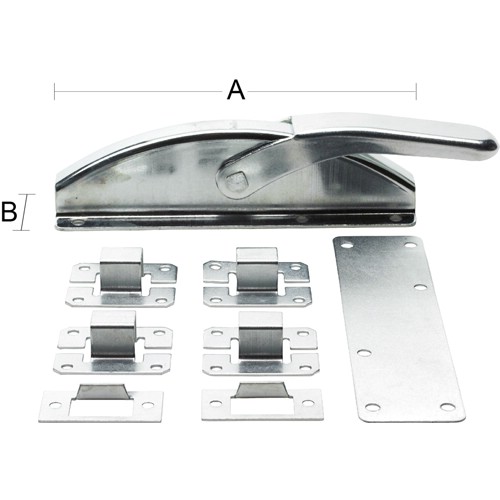

Används invändigt på skåpdörr och lucka av trä eller stål. Trepunktsstängning med ett enda handgrepp. Passar såväl höger och vänster genom vändning av stopplänk och sidkolv. Slaglängden är 16 mm för varje låsstång och för sidkolven. Låsstängerna är 8x9 mm. Fjädrande ändkolvar kan användas, ASSA 1531. Vid stängning fjädrar kolvarna in i slutblecken utan att handtaget vrids. Kolven kan vändas med fasningen åt önskat håll. Finjustering av spanjolettens längd kan ske genom vridning av kolvens dragstång. Sidkolv skall ej monteras då de fjädrande ändkolvarna används. Beställ komplett låshus (inkl stångbyglar) med stänger alt. låshus och stänger separat. Obs! Slutbleck ingår ej, beställs separat.

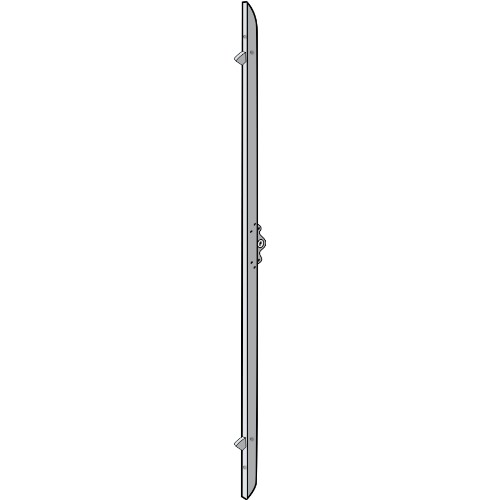

För utåtgående enluftsfönster och tvåluftsfönster med post. Kan även måttbeställas.
Kantskena: 25 × 2 mm.
Låsdjup: 38 mm.
Handtagshöjd: Mitten.
Sidkolvar, slaglängd 17 mm, L=1085 mm/1285 mm med 3 st, övriga 2 st.
Höger och vänster lika. Kantskena: 25 × 2 mm.
Låsdjup: 38 mm.
Handtagshöjd: Mitten.
Sidkolvar, slaglängd 17 mm, L=1085 mm/1285 mm med 3 st, övriga 2 st.
Höger och vänster lika.

För inåtgående enluftsfönster och tvåluftsfönster med post. Överföring upptill för fönsterbroms samt brytspår i kantskenan nedtill. Kan även måttbeställas.
Kantskena: 25 × 2 mm.
Låsdjup: 28 mm.
Handtagshöjd: Mitten.
Sidkolvar, slaglängd 17 mm, 2 st
Höger och vänster lika.

För inåtgående enluftsfönster och tvåluftsfönster med post. Brytspår i kantskenan upptill och nedtill. Kan även måttbeställas.
Kantskena: 25 × 2 mm.
Låsdjup: 28 mm.
Handtagshöjd: Mitten.
Sidkolvar, slaglängd 17 mm, 2 st
Höger och vänster lika.

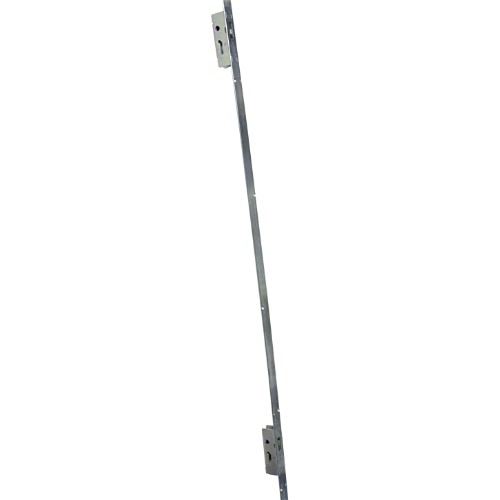

För fönsterdörrar. Används för inåt- och utåtgående enkeldörr. Överföring till fönsterbroms. Kan även måttbeställas.
Kantskena: 25 × 2 mm
Låsdjup L=2115/2215 mm: 38 mm
Låsdjup L=2015 mm: 43 mm
Handtagshöjd:1000 mm
Sidkolvar, slaglängd 17 mm, 3 st.
Höger och vänster lika.

För fönsterdörrar. Används för inåt- och utåtgående enkeldörr. Kan även måttbeställas.
Kantskena: 25 × 2 mm.
Låsdjup: 38 mm.
Handtagshöjd:1000 mm.
Sidkolvar, slaglängd 17 mm, 3 st.
Höger och vänster lika.

Förebild: Forsbergs Metallfabrik, Mariefred
Tidsperiod: 1930-1965
Material: Mässing

Förebild: Låsbolaget N:o 1310
Tidsperiod: 1890-1935
Material: Mässing

För utanpåliggande spanjoletter.

Används till spanjolett 5612 och 5646 i de fall,då två spanjoletter placeras ovanför varandra (på både över- och underluft). Monteras på tvärposten.
Förebild: Låsbolaget N:o 1310
Material: Stål
