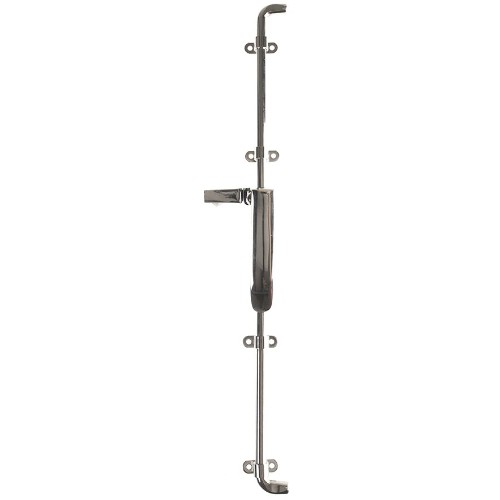

Spanjolett ESKILSTUNAS
KULTURBESLAG 5646

Spanjolett för inåtgående fönster och fönsterdörrar, anpassad för både mötesbågar och enkelbågar. Produkten är utformad för en funktionell, hållbar och tidstypisk montering med god flexibilitet för olika fönsterkonstruktioner.

Vid montering på fönster med inre täcklist krävs djupare hake och längre karmkrokar. För överfalsade enkelbågar rekommenderas också en djupare hake. Vid en överfalstjocklek på 10 mm rekommenderas hake med 25 mm djup.

För fönsterdörrar med låg tröskel kan dörrstift 144, monterat i golvet, vara ett lämpligt och stabilt alternativ till karmkrok. När två spanjoletter monteras ovanför varandra, exempelvis på fyrluftsfönster, används en gemensam T-krok 5691 på tvärposten i stället för dubbla karmkrokar.

• Förebild: Forsbergs Metallfabrik, Mariefred
• Tidsperiod: 1930–1965
• Material: Stänger och lager i stål samt handtag i mässing
• Storlek/mått: Stångdiameter 9 mm
• Rekommenderad skruv: TKS 6 x ¾" N samt TKS 6 x 1" N till haken
• Beställning: Spanjoletterna beställs i separata delar för flexibel och anpassad montering.

Komponenter per spanjolett:

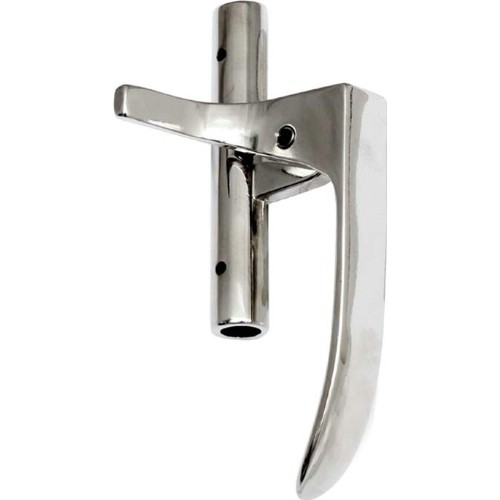

• Klinka, 1 st: 5646 vänster eller 5646 höger
• Spanjolettben, 2 st: 1000, 1250 eller 1500 mm längd
• Lager, 4 st: 5612/10 för inåtgående fönster eller 5612/19 för utåtgående fönster
• Karmkrok, 2 st: 5612/65 standard eller 5612/82
• Dörrstift, 2 st: 144 för utåtgående fönster
• Hake för inåtgående fönster: 5694
• Hake för utåtgående fönster: 7-22
