Gängtappar skaft enligt ISO-standard

Gängtapp DORMER E001 HSS-E Metrisk

Toleranser: 6H.
Skärfas: Form B 3,5 - 5.
Spårutförande: Spåndrivande.
Ytbehandling: Ånganlöpta.
Användningsområde: För allmän gängning och rostfritt.
ISO 529.

Gängtapp DORMER E002 HSS-E Metrisk

Toleranser: 6H.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndragande högerspiral 45°.
Ytbehandling: Blank.
Användningsområde: För allmän gängning, men med fördel för bottengängning.
ISO 529.

Gängtapp DORMER E003 HSS-E Metrisk

Toleranser: 6H.
Skärfas: Form C 2 - 3.
Spårutförande: Spåndragande högerspiral 48°.
Ytbehandling: Ånganlöpta.
Användningsområde: För allmän gängning och rostfritt.
ISO 529.

Gängtapp DORMER E500 HSS Metrisk

Toleranser: ISO 2.
Skärfas: Nr 2 och Nr 3.
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blanka.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Gängtapp DORMER E501 HSS Metrisk vänster

Toleranser: ISO 2.
Skärfas: Nr 2 och Nr 3.
Spånvinkel: 7°.
Spårutförande: Raka spår, vänsterskärande.
Ytbehandling: Blanka.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Gängtapp DORMER E513 HSS Metrisk fingänga

Toleranser: ISO 2.
Skärfas: Nr 2 och Nr 3.
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blanka.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Gängtapp DORMER E515 HSS UNC

Toleranser: ISO 2.
Skärfas: Nr 2.
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blanka.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Gängtapp DORMER E524 HSS UNF

Toleranser: ISO 2 (2B).
Skärfas: Nr 2.
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blanka.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 529

Gängtapp DORMER E547 HSS G (BSP)

Toleranser: ISO 5969.
Skärfas: Nr 2.
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blanka.
Användningsområde: För gängning av genomgående eller bottenhål i de flesta material.
ISO 2284.

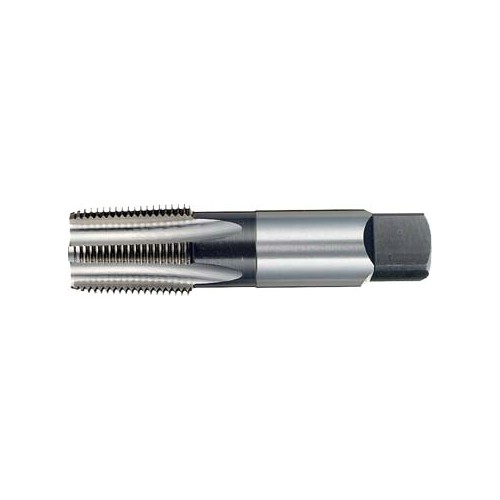

Gängtapp DORMER E710 HSS NPT

Toleranser: ANSI B1.20.1.
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spånvinkel: 7°.
Spårutförande: Raka spår.
Ytbehandling: Blank.
Användningsområde: För gängning av genomgående eller bottenhål.
ANSI B94.9

Gängtapp SANDVIK E047 CoroTap 300 HSS-PM Metrisk

Toleranser: 6H
Skärfas: Form C (Gradtapp, 2-3 gängor fasade).
Spårutförande: Spåndrivande högerspiral 48°
Ytbehandling: Ånganlöpta.
Användningsområde: Rostfria Stål.
